Μηχανή σκι με γρανάζια

Ο προμηθευτής του επαγγελματικού σας μηχανήματος σκιέρ



Το μηχάνημα σκι με γρανάζια είναι ένα-σύστημα κατεργασίας CNC πολλαπλών αξόνων που έχει σχεδιαστεί για την παραγωγή υψηλής ακρίβειας εσωτερικών και εξωτερικών γραναζιών. Επιτρέπει τη συνεχή κοπή σύνθετων προφίλ γραναζιών με υψηλή απόδοση και ακρίβεια, κατάλληλα για την κατασκευή εξαρτημάτων αυτοκινήτων, αεροδιαστημικής και μετάδοσης.



Τεχνικές Προδιαγραφές



Κατηγορία παραμέτρων

Συγκεκριμένες Αξίες

Μέγ. Διάμετρος τεμαχίου εργασίας

Ø850 χλστ

Μέγ. Μήκος τεμαχίου εργασίας

500 χλστ

Ισχύς κύριου άξονα

15 kW

Εύρος ταχύτητας ατράκτου

5 – 3500 r/min

Ονομαστική ταχύτητα του κύριου κινητήρα

780 r/min

Λειτουργία μετάδοσης

Άμεση-οδήγηση μηχανοκίνητου άξονα

X / Y / Z Axis Travel

1400 mm / 450 mm / 1000 mm

X / Y / Z Axis Rapid Traverse

20 – 32 m/min

Spindle Run-Out Tolerance

Μικρότερο ή ίσο με 0,005 mm

Απόλυτη Ανάλυση Κλίμακας Σχάρας

0,001 χλστ

Επαναλάβετε την ακρίβεια τοποθέτησης

0,003 χλστ



Βασικά Χαρακτηριστικά





Έξι-Έλεγχος αξόνων με πέντε-Σύνδεση αξόνων:

Διαθέτει μια κατάσταση-του--αρχιτεκτονικής 6 αξόνων με ταυτόχρονη παρεμβολή 5 αξόνων, που επιτρέπει την εξαιρετικά ευέλικτη και συνεχή κοπή περίπλοκων γεωμετριών γραναζιών.



Κεφαλή κλίσης άξονα υψηλής-Ακρίβειας Β{{1}:

Εξοπλισμένο με άκαμπτο μηχανισμό ανακλινόμενης κεφαλής που επιτρέπει μεταβλητές γωνίες κοπής, τέλεια προσαρμογή σε πολύπλοκες ελικοειδείς γωνίες, χαρακτηριστικά λοξότμησης και εσωτερικά γρανάζια τυφλών-οπών.



Έξυπνη γρήγορη αλλαγή εργαλείων (ATC):

Διαθέτει ενσωματωμένο-αυτοματοποιημένο περιοδικό εργαλείων που αποθηκεύει έως και 20 εργαλεία, εκτελεί αλλαγές εργαλείων υψηλής-ταχύτητας για δραστική μείωση του χρόνου εγκατάστασης και υποστήριξη πολλαπλών-διεργασιών.





Κατηγορίες προϊόντων

Power Skiving:

Κέντρα παραγωγής εξαιρετικά-υψηλών-ταχυτήτων βελτιστοποιημένα για μαζικές μειώσεις χρόνου κύκλου- στα εσωτερικά προφίλ ταχυτήτων.

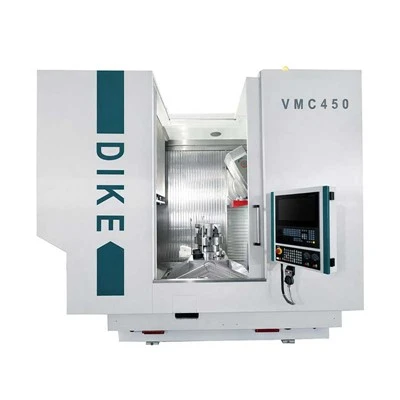

Σκι με εργαλεία:

Ρυθμίσεις skiing υψηλής-ακρίβειας σχεδιασμένες για γρήγορη επεξεργασία εσωτερικών και εξωτερικών δοντιών- υψηλής ποιότητας.



Skiving Machining Center For Gears:

Πλήρως ενσωματωμένα κέντρα κατεργασίας σχεδιασμένα για υψηλή-απόδοση, κατασκευή πολλαπλών-εργαλείων και αξόνων.

productcate-600-500

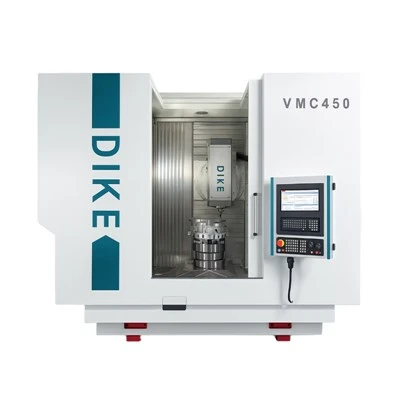

Μηχανή περιστροφής γραναζιών:

Διαμορφώσεις βαρέως τύπου-που έχουν σχεδιαστεί για να συνδυάζουν λειτουργίες στροφής υψηλής-ροπής με επεξεργασία δοντιών γραναζιών.

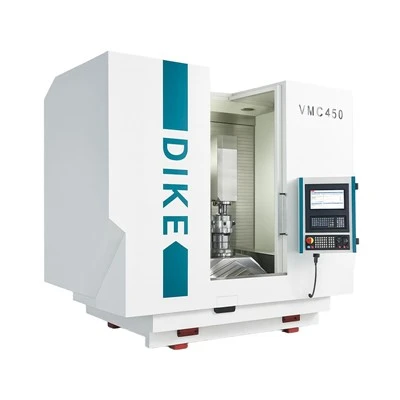

Μηχάνημα σκι με γρανάζια:

Πλατφόρμες πολλαπλών{0}}εργασιών που συνδυάζουν προηγμένες τεχνολογίες κοπής για την επεξεργασία σύνθετων γεωμετριών εργαλείων.

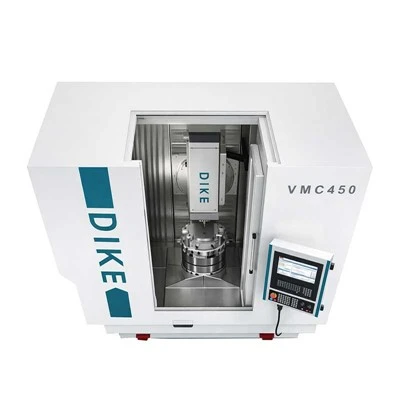

CNC Gear Skiving Center:

Διαμορφώσεις υψηλής-ακαμψίας με πλήρη-κλειστή{1}}ανταπόκριση για παραγωγή αεροδιαστημικού και αμυντικού εξοπλισμού υψηλών-τερμάτων.



Εφαρμογές

Power Skiving & κοπή εργαλείων

Σημαντικά ταχύτερη από την παραδοσιακή διαμόρφωση ή χόμπι. Βελτιστοποιημένο για παραγωγή υψηλής-ταχύτητας, υψηλής-ακρίβειας τόσο εξωτερικών όσο και εξαιρετικά περιοριστικών εσωτερικών ταχυτήτων.



Πολυ-Ελικοειδής και λοξότμητη επεξεργασία

Χρησιμοποιεί ταυτόχρονη κινηματική πολλαπλών-αξόνων για την εκτέλεση ακριβών προφίλ δοντιών σε ελικοειδή γρανάζια, ευθύγραμμους οδοντωτούς τροχούς και εξειδικευμένα κυλινδρικά εξαρτήματα.



Περιστροφή-Επεξεργασία άξονα μύλου

Συνδυάζει-το βαρύ τόρνο και το φρεζάρισμα με υψηλή-ροπή σε μια ενιαία πλατφόρμα, επιτρέποντας την ολοκλήρωση σύνθετων γραμμών, κλειδιών και χαρακτηριστικών αξόνων σε μία σύσφιξη.







Ποιότητα & Συμμόρφωση



Πιστοποιημένο κατά ISO 9001:2015:
Κατασκευάστηκε και κατασκευάστηκε αυστηρά σύμφωνα με το Σύστημα Διαχείρισης Ποιότητας GB/T19001-2016 idt ISO9001:2015.
Ιδιόκτητη Πνευματική Ιδιοκτησία:
Υποστηρίζεται από πάνω από 100 κατατεθειμένα διπλώματα ευρεσιτεχνίας που ειδικεύονται σε αυτοματοποιημένες γραμμές παραγωγής και βασικές δομές εργαλειομηχανών.
Πλήρη δικαιώματα εξαγωγής:
Κάτοχος ανεξάρτητων δικαιωμάτων εισαγωγής και εξαγωγής με πλήρη τεκμηρίωση συμμόρφωσης για τα παγκόσμια τελωνεία.



productcate-1-1productcate-1-1





Συσκευασία & Global Logistics



Ελάχιστη ποσότητα παραγγελίας (MOQ):

1 Σετ

Χρόνος παράδοσης:

Τυπικές διαμορφώσεις: 7–14 ημέρες (επεξεργασία, συγχρονισμός άξονα και βαθμονόμηση πριν από την αποστολή-)

Προσαρμοσμένες γραμμές αυτοματισμού: Ανάλογα με το εύρος του έργου.

Χρόνος παράδοσης: 20–30 ημέρες (Ανάλογα με το λιμάνι προορισμού).
Υποστήριξη Incoterms:

DDP, DAP, EXW, FOB, CIF.
Διαφάνεια Logistics: Παρέχεται πλήρης παρακολούθηση παραγγελιών, συμπεριλαμβανομένων φωτογραφιών επιθεώρησης πολλαπλών{0}}γωνιών, βίντεο λειτουργικών δοκιμών και πλήρεις δηλώσεις αποστολής πριν από τη σφράγιση του κοντέινερ.
Πρότυπο συσκευασίας: Σφραγισμένο πλαστικό περιτύλιγμα-βαρέως τύπου, αξιόπλοο σε κενό-συσκευασμένο μέσα σε στιβαρές ξύλινες θήκες εξαγωγής για την αποφυγή υγρασίας και διάβρωσης κατά τη μεταφορά.





FAQ



Ε: Τι είδη εργαλείων μπορεί να παράγει μια μηχανή σκι με γρανάζια;

Α: Είναι κατάλληλο για μηχανική κατεργασία εσωτερικών γραναζιών, εξωτερικών γραναζιών, οδοντωτών τροχών, ελικοειδών γραναζιών, σφηνών και άλλων προφίλ γραναζιών ακριβείας.

Ε: Ποια είναι τα πλεονεκτήματα του σκι με γρανάζια σε σύγκριση με τη συμβατική κατεργασία με γρανάζια;

A: Το skiving με γρανάζια προσφέρει υψηλότερη απόδοση κατεργασίας, μειωμένους χρόνους κύκλου και εξαιρετική ακρίβεια, ειδικά για πολύπλοκα εσωτερικά γρανάζια που είναι δύσκολο να κατασκευαστούν με παραδοσιακές μεθόδους.

Ε: Ποιες βιομηχανίες χρησιμοποιούν συνήθως μηχανές σκι με γρανάζια;

Α: Χρησιμοποιούνται ευρέως στην αυτοκινητοβιομηχανία, την αεροδιαστημική, τα βιομηχανικά κιβώτια ταχυτήτων, τα μηχανήματα κατασκευής, τη ρομποτική και την κατασκευή μετάδοσης ακριβείας.

Ε: Μπορεί το μηχάνημα να επεξεργαστεί τόσο εσωτερικά όσο και εξωτερικά γρανάζια;

Α: Ναι. Το μηχάνημα έχει σχεδιαστεί για να κατεργάζεται τόσο εσωτερικά όσο και εξωτερικά προφίλ γραναζιών με υψηλή ακρίβεια και εξαιρετική ποιότητα επιφάνειας.

Ε: Ποια υλικά μπορούν να κατεργαστούν;

Α: Μπορεί να επεξεργαστεί ανθρακούχο χάλυβα, κράμα χάλυβα, ανοξείδωτο χάλυβα, χυτοσίδηρο και άλλα υλικά που χρησιμοποιούνται συνήθως στην κατασκευή εργαλείων.

Ε: Υποστηρίζει το μηχάνημα επεξεργασία πολλαπλών-αξόνων;

Α: Ναι. Το σύστημα CNC πολλαπλών αξόνων του επιτρέπει τη συγχρονισμένη κίνηση για τη μηχανική κατεργασία περίπλοκων γεωμετριών γραναζιών και τη βελτίωση της συνολικής ευελιξίας παραγωγής.

Ε: Είναι το μηχάνημα κατάλληλο για παραγωγή μεγάλου-όγκου;

Α: Ναι. Ο άξονας υψηλής-ταχύτητας, το αυτόματο σύστημα αλλαγής εργαλείων και ο προαιρετικός εξοπλισμός αυτοματισμού το καθιστούν ιδανικό για συνεχή παραγωγή.

Ε: Μπορεί το μηχάνημα να ενσωματωθεί σε μια αυτοματοποιημένη γραμμή παραγωγής;

Α: Ναι. Υποστηρίζει ρομποτικά συστήματα φόρτωσης, αυτόματο χειρισμό αντικειμένων εργασίας, μεταφορείς και άλλες έξυπνες λύσεις κατασκευής.

Ε: Μπορεί το μηχάνημα να προσαρμοστεί για διαφορετικές απαιτήσεις παραγωγής εργαλείων;

Α: Ναι. Η διαμόρφωση του μηχανήματος, οι επιλογές ατράκτου, τα συστήματα εργαλείων, οι συσκευές εργασίας και οι μονάδες αυτοματισμού μπορούν όλα να προσαρμοστούν σύμφωνα με τις απαιτήσεις του πελάτη.

Ε: Ποιες-υπηρεσίες μετά την πώληση παρέχετε;

Α: Παρέχουμε υποστήριξη εγκατάστασης, εκπαίδευση χειριστή, απομακρυσμένη τεχνική βοήθεια, προμήθεια ανταλλακτικών και μακροπρόθεσμες υπηρεσίες συντήρησης{{0} για να διασφαλίσουμε τη σταθερή παραγωγή.

Ως ένας από τους πιο επαγγελματίες κατασκευαστές και προμηθευτές μηχανών σκι με γρανάζια στην Κίνα, διαθέτουμε{{0} κορυφαίο εξοπλισμό παραγωγής παγκοσμίως και ισχυρές κατασκευαστικές ικανότητες. Μη διστάσετε να αγοράσετε προσαρμοσμένη μηχανή σκι με γρανάζια σε ανταγωνιστική τιμή από το εργοστάσιό μας. Επίσης, διατίθεται τιμοκατάλογος.
